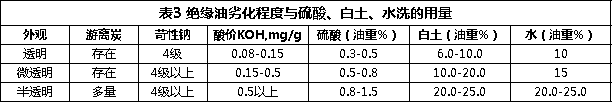

1、酸硫（liú）、白土、水洗再（zài）生這種（zhǒng）方法適用（yòng）於油的劣化程度較嚴重（chóng）且油中含有較多的遊離碳及過多的苛性鈉（試驗等級（jí）為4級以上）的情況，這種情況大多（duō）是在電器內部遭受短路以後或長（zhǎng）期在高溫下運行的結果。為了防止油（yóu）經過水洗（xǐ）後可（kě）能存在（zài）混溶（róng）水分，最好在水洗後（hòu）再加入1次幹燥的白土進行吸附脫水。硫酸、白土（tǔ）、水泥的處理用量實例如表3所示。
水洗再生處理時，最好使用純淨水，使用經過軟化（huà）處理及（jí）過濾的水，其危害作（zuò）用不是太大。經過硫酸（suān）、白土處理並經過（guò）水洗以後，那些（xiē）比（bǐ）較難以清除的懸浮有機雜質，特別是低分子酸類及經過酸處理後多餘的硫酸，都（dōu）能被水分清除（溶於水）。水洗的缺點是操作過程較為複雜，並且增（zēng）加了再（zài）生成本（běn），所以隻有在特殊需要（yào）時才采用。
2、矽膠、活性氧化鋁再生。都是以（yǐ）物理吸附作用對（duì）油進行再生。純潔（jié）的矽膠及氧化鋁並不與油發生化（huà）學作用，因（yīn）此隻適合對劣化輕微的油進行再生處理。如果劣化（huà）程度（dù）不同（tóng），矽膠與氧化鋁與矽膠的參考用量分別見表4和表5。
